Линейный привод для распашных ворот CAME 001AX402306 (КАМЕ)

Основная информация о линейном приводе для распашных ворот CAME

Линейный привод CAME модели AX402306 предназначен для автоматизации распашных ворот. Устройство работает от электропитания 230 В и рассчитано на эксплуатацию в уличных условиях: предусмотрены защита класса IP44 и рабочий диапазон температур от -20 до +55 °C. Привод подходит для ворот с большой нагрузкой, поддерживая максимальную ширину створки до 4 м и максимальную массу створки до 800 кг, а также имеет параметры, позволяющие организовать плавное и уверенное движение створок.

Конструкция привода предусматривает линейный тип исполнения и наличие энкодера, который повышает безопасность за счёт контроля движения. Для удобной работы системы предусмотрена встроенная система разблокировки: она позволяет при необходимости дополнить установку внешней дистанционной разблокировкой с использованием дополнительного аксессуара. Механические упоры дополняют кинематику привода и помогают обеспечить корректные конечные положения створок.

Функциональные возможности 001AX402306

Привод AX402306 обеспечивает автоматизацию распашных ворот за счёт стабильного электромеханического движения, управляемого системой автоматики. Модель рассчитана на интенсивную эксплуатацию и имеет параметр интенсивности использования 30 %, что позволяет применять привод в режимах с регулярными циклами открывания и закрывания. Для контроля параметров работы используется энкодер, который повышает безопасность при перемещении створок.

• Линейный привод, разработанный для автоматизации распашных ворот больших размеров.
• Бесшумный и плавный ход при движении створок.
• Энкодер для повышения безопасности за счёт контроля движения.
• Встроенная система разблокировки с возможностью дополнения внешней дистанционной (через дополнительный аксессуар).
• Широкий набор совместимых устройств управления и безопасности (реализуется через подключение дополнительных компонентов системы CAME).

Технические особенности

При выборе привода AX402306 важно учитывать технические параметры, обеспечивающие корректную работу в заданных условиях. Модель рассчитана на питание и работу двигателя от сети 230 В при частоте 50 Гц. Для управления приводом и двигателем используются встроенные элементы системы, а также параметры энергопотребления и механического усилия, которые определяют эффективность перемещения ворот.

• Макс. ширина створки: до 4 м.
• Макс. масса створки: до 800 кг.
• Макс. значение «С» (мм): 70.
• Класс защиты (IP): 44.
• Напряжение электропитания блока управления: 230 В.
• Макс. потребляемый ток двигателя: 1,5 A.
• Мощность: 175 Вт.
• Время открывания на 90°: 28 с.
• Интенсивность использования: 30 %.
• Толкающее усилие: 500 ÷ 4500 Н.
• Диапазон рабочих температур: -20 ÷ +55 °C.
• Термозащита двигателя: 150 °C.
• Напряжение электропитания двигателя: 230 В (50 Гц).
• Тип привода: линейный.

Применение

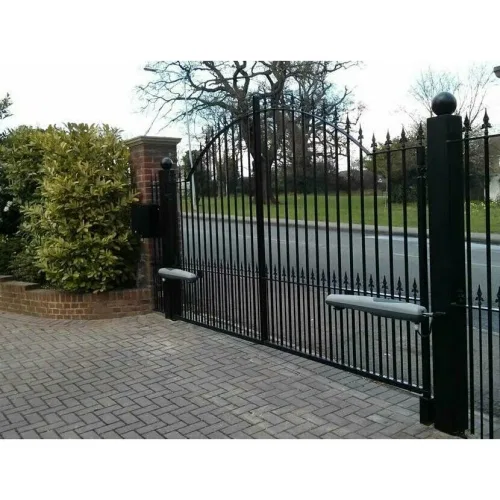

Линейный привод AX402306 рассчитан на автоматизацию распашных ворот в составе решений для наружной установки. Его применяют при необходимости обеспечить регулярные циклы открывания и закрывания створок, когда требуется контроль конечных положений и повышенный уровень безопасности. При монтаже учитывают параметры ворот по массе, ширине и значению «С», а также требования к наличию электромеханического замка для корректной работы в пределах указанных ограничений.

• Автоматизация распашных ворот с заданными параметрами створок по массе и габаритам.
• Эксплуатация на улице при рабочем диапазоне температур и требуемом классе защиты.
• Работа в режимах с интенсивностью использования до 30 %.
• Установка с соблюдением рекомендаций по наличию электромеханического замка (обязательное условие при работе в пределах указанных ограничений).

Ограничения и условия использования

• Для режимов по указанным значениям ширины створки требуется обязательное наличие электромеханического замка.
• Толкающее усилие и время открывания рассчитаны для корректной работы в пределах параметров, указанных для модели.
• Рабочая температура и класс защиты учитываются при проектировании и монтаже на открытом воздухе.

Логистические данные

• Вес: 11,5 кг.
• Единица измерения: шт.
• Кратность упаковки: 1.
• Ширина: 150 мм.
• Высота: 108 мм.
• Глубина: 1092 мм.
